Optimális környezetet biztosító helyiség klimatizáló berendezések

Az M-sorozat kisebb helységek nagyon energiatakarékos hűtését vagy fűtését biztosítja. A fejlett rendszerek single és mult split megoldásként is alkalmazhatók lakóhelyiségekben, kisebb irodákban vagy praxisokban, és mindenhol lenyűgöző, feltűnésmentes teljesítményt nyújtanak: kompakt méretek, szolid dizájn és csendes működés segít abban, hogy a kellemes klíma kerüljön előtérbe.

Rendszerváltozatok

• 1,5 kW-tól 15,5 kW-ig terjedő hűtési és hűtési/fűtési teljesítmény.
• Single split vagy multi split elrendezés 2-től 8-ig terjedő beltéri egységgel.
• Könnyen beépíthető mennyezeti, mennyezet alatti, légcsatornázható, oldalfali és szekrény kivitelű berendezések.
• Energiatakarékos kültéri egységek inverteres hőszivattyúfunkcióval.
• Feszültségellátás 230 V, 1 fázis, 50 Hz

PAR 31MAA és PAC YT52CRA tip. kábeles távirányítók

PAR 31MAA és PAC YT52CRA tip. kábeles távirányítók. Az M-sorozat összes készüléke kábeles távirányítással is működik (a készüléktípusoknak megfelelően különböző csatlakoztató adapterekre van szükség). Két távirányító közül lehet választani, a PAC YT52CRA kompakt típus és a Deluxe Remote PAR 31MAA típus a kényelmes heti időbeállító funkciójával. Mindkét távirányító háttérvilágítással rendelkező folyadékkristályos kijelzővel van ellátva, és meggyőző a könnyű kezelhetőségük.

Formatervezés

Minden beltéri egység hófehér színű (nagyjából RAL 9010). A oldalfali berendezéseket a korszerű flat-panel-design szerint alakítottuk ki.

Csendes működés

• A zajoptimalizált beltéri egységek működés közben alig hallhatók.
• Az MSz-FH25/35 VE jelű oldalfali készülékek alvó üzemmódban csak 20 dB (A) értékkel dolgoznak, és enyhe légárammal gondoskodnak az éjszakai nyugalomról.

Nagyfokú energiahatékonyság

• Energiatakarékos inverter technológia Az inverter-rendszerek rendkívül gazdaságosan működnek a fokozatmentes teljesítmény beállításnak köszönhetően. Pontosan azt a hűtési/fűtési teljesítményt bocsátanak rendelkezésre, amelyre szükség van.
• Az energiatakarékos gördülő dugattyús kompresszorok minimális zaj- és rezgéskibocsátásukkal nyerik el a felhasználók bizalmát.

Lakossági-készülékek új minőségi védjegye

A német Épületklíma-szakmai Szövetség (Fachverband Gebäude-Klima e.V.,FGK) a Mitsubishi Electric minden hőszivattyú-funkciós split klímáját a lakossági-készülékek új minőségi védjegyével tüntette ki.A kitüntetés legfontosabb szempontjai közé tartozik többek között:

• Nagy energiahatékonyság – csak inverteres készülékek kapják ezt a minőségi védjegyet
• Pótalkatrészek két munkanapon belüli garantált elérhetősége, legalább tíz évre biztosított pótalkatrész-ellátás
• Átfogó képzési szolgáltatások, tervezők támogatása és teljes körű dokumentáció
• A katalógusok műszaki adatainak garantált betartása, EN 14511 szerinti teljesítményadatok

Modellek

• Deluxe MSZ-FH Oldalfali készülék
• Kirigamine zen
• SF általános beltéri egység
• GF általános beltéri egység
• Parapet általános beltéri egység
• 1 utas mennyezetkazettás készülékek
• 4 utas mennyezetkazettás készülék
• Légcsatornázható készülékek
• Kültéri egységek
• Csatlakozódobozok
• Opcionális csatlakozó felületek
• Vezérlő rendszerek
• MELCloud (WiFi-Adapter)

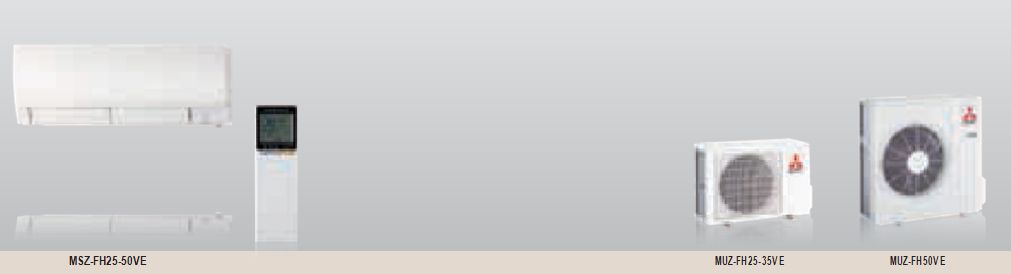

Deluxe MSZ-FH Oldalfali készülék bemutatása

Szem előtt a cél

Az új oldalfali készülék azzal a céllal készült, hogy az Ön kényelmét szolgálja, hiszen a berendezés a háromdimenziós isee érzékelővel látja, hogy mit kell tenni.

Az egyszeresen és többszörösen osztott felhasználásokra szolgáló szobai klímaberendezés egyesíti a technológiai haladást a maximális kényelemmel.

A halk üzemmódtól a legmagasabb fokú energia-hatékonysági osztályon át egészen az innovatív funkcióig, a oldalfali készülék lenyűgöző megoldást jelent az elegáns, kompakt és kifinomult technikájával.

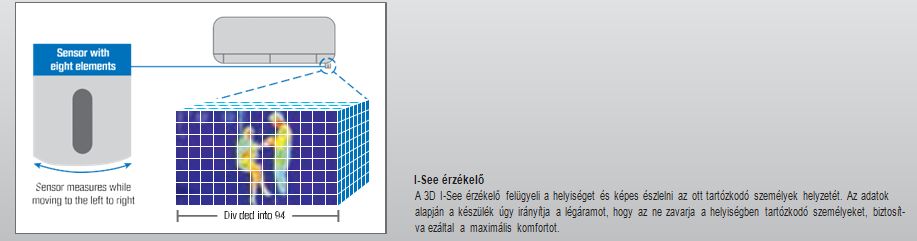

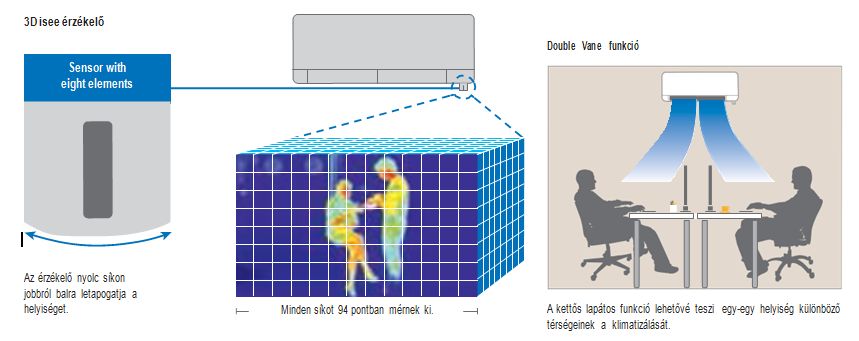

3D isee-érzékelő

A háromdimenziós érzékelő új dimenziókat nyit a klímatechnika területén, ugyanis a hőre érzékeny érzékelő mindegyik helyiséget nyolc síkra osztja fel, amelyeket szintén 94 szegmensre bont.

Ezzel a háromdimenziós térben összesen 752 hőmérsékleti pontot mér ki, és reagál a változásokra. A pontos szenzortechnika tartalmazza ugyanakkor a kapcsolóközpontot a két részre osztott kifúvó lamellák között.

Ennek összjátékaként a légáramok a kívánságnak megfelelően vagy célzottan egy, ill. több mozgó személyre irányulnak, vagy pedig körbeáramolhatnak közvetve, huzatjelenségek nélküli klimatizálás céljából.

Kényelem, amely felpezsdíti az életet

A "Natural Flow Breeze" funkció egy darabka természetet visz a helyiségekbe. A pontos levegőszabályozás és a légáramok pontos beállítása következtében ez a kényelmi funkció valójában olyan érzetet kelt, mintha szabad levegőn lennénk.

A technika mindenek felett

Az intelligens infravörös érzékelési technika gyorsan reagál az aktuális állapotokra. Amikor valaki belép a helyiségbe, az érzékelő felismeri a személyt, és a készenléti módból az adott kívánságnak megfelelő programra kapcsol át. Háziállat, pl. kutya esetén a Deluxe falikészülék készenléti üzemmódban marad, mivel a háromdimenziós érzékelő felismeri az emberi test hőmérsékletéhez képest a különbséget.

Kétlapátos funkció

A kétlapátos funkció segítségével a Deluxe falikészülék duplán gondoskodik a helyiség komfortjáról.

A két részre osztott kifúvó lamellák két különböző légáramot is koordinálnak. Ha két személy tartózkodik a helyiségben, akkor mindkét személy a saját egyéni komfortérzetét biztosító klímát kapja. Természetesen akkor is, ha változtatják a helyüket a klimatizált térben.

Kiváló klíma a belső értékek összhangja által.

Tökéletes összbenyomás alakul ki a jól összehangolt részletek együtteséből. A Delux oldalfali klímaberendezés bemutatja, hogy mi mindent rejt magában. Egyre több embert kínoz az allergia. A levegő megfelelő regenerálása az érintettek számára az életminőség rendkívüli javulását eredményezi.

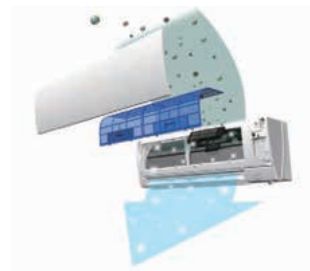

Egy 25 m3 méretű kísérleti helyiségben a Plasma Quad szűrő a tesztek során 65 perc elteltével a vírusok 99 %-át elpusztította. A tesztkísérletek igazolták, hogy a Plasma Quad szűrő egy 25 m3 méretű helyiségben már 115 perc után 99% -kal csökkentette a baktérium-koncentrációt.

A belső térben a Plasma Quad szűrő elektromos függönyként működik, amely kisüléssel teszi ártalmatlanná a terhelt tér levegőjében lévő baktériumokat és vírusokat.

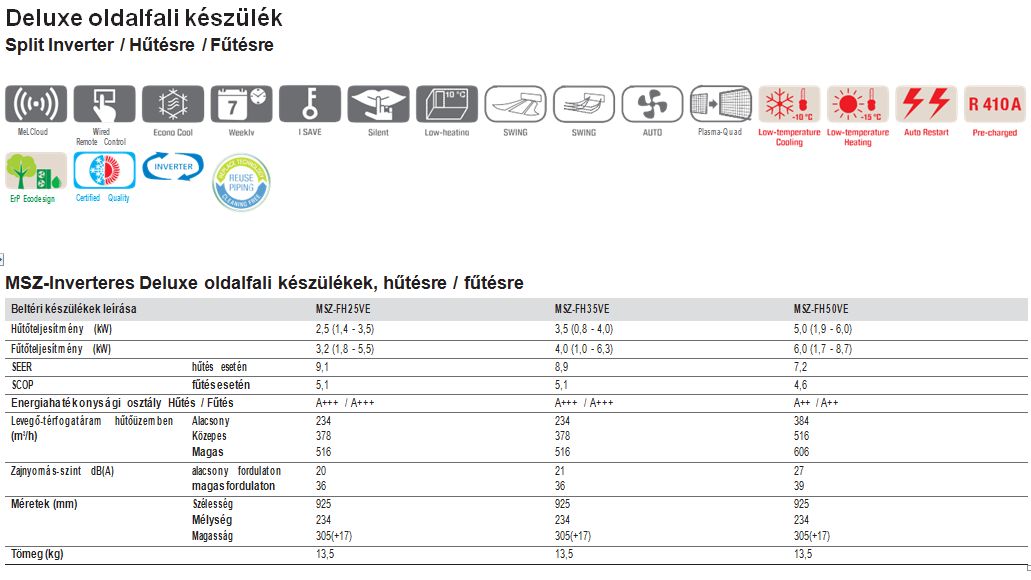

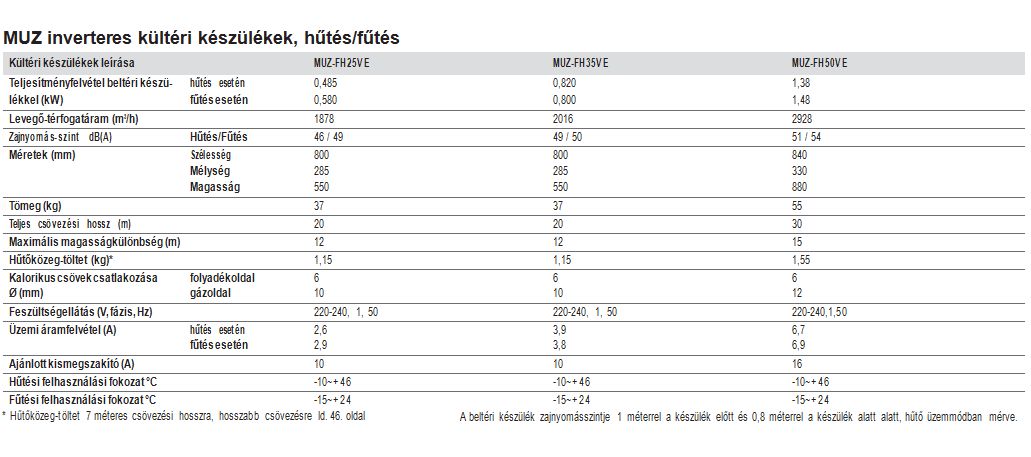

Technikai adatok

Tartozékok

• Antiallergén enzimszürő (10 darab)
• Plazma szagszűrő (10 darab)

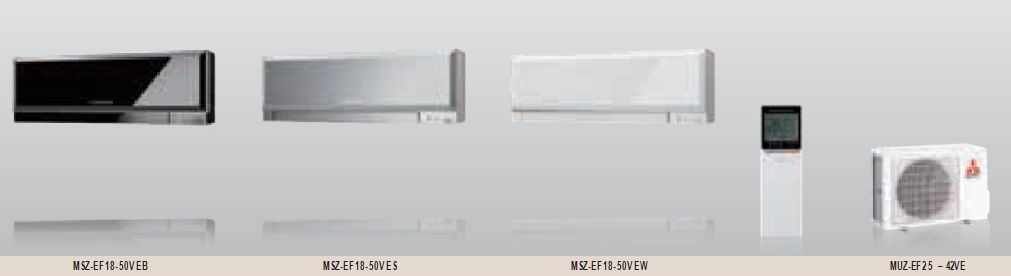

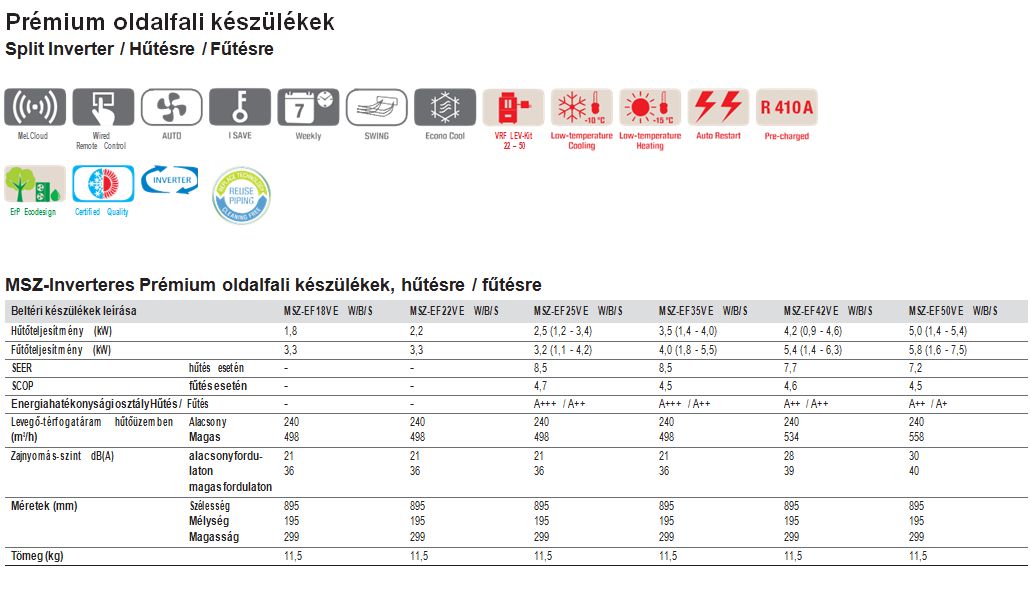

Kirigamine zen

A Premium oldalfali készülékek stílusos enteriőrrel rendelkeznek és megfelelnek a legmagasabb tervezési igényeknek. A Kirigamine zen terméknév megtestesíti ennek az új fejlesztésnek a teljességi szempontjait: Kirigamine egy japán fennsík, érintetlen természettel, zen a harmónia, nyugalom és wellness. Ez a harmonikus formából és a lehető legjobb energia-hatékonyságból álló kiemelkedő kombináció az iF design awards zsűrijétől dizájndíjat kapott.

A könnyedség fehérben, az elegancia feketében vagy a klasszikus ezüstben: a prémium klímaberendezések a három színben tökeletes összhangot alkotnak a helyiséggel. A markáns dizájn minőséget és luxusérzetet tükröz. Az összképet igen alacsony energiafelhasználás alacsony üzemi zajjal teszi teljessé.

iF product design award kitüntetéssel

A prémium oldalfali berendezés megkapta az iF product design award 2011 díját.Ez a tervezői díj a világ leghíresebb és legrégebbi formatervezői versenyei közé tartozik. A nemzetközi szakértőkből álló zsűri az idei évben 2 756 berendezésből 993 készüléket díjazott az iF product design awardokkal. Az iF product design awardot az idén immár 57-edszer írták ki.

A zsűri olyan szempontokat vizsgál, mint a kialakítás minősége, a megmunkálás, az anyagválasztás, az innováció mértéke, a környezetkímélőség, a funkcionalitás, az ergonómia, a használati megjelenés, a biztonság, a márkaérték/branding, valamint az univerzális dizájn szempontjai.

A prémium oldalfali készülék minden területen meggyőző teljesítményt nyújtott.

Technikai adatok

Tartozékok

• Antiallergén enzimszürő (10 darab)

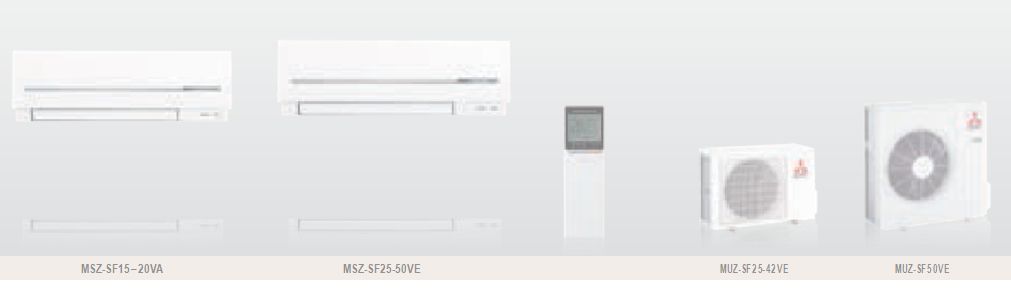

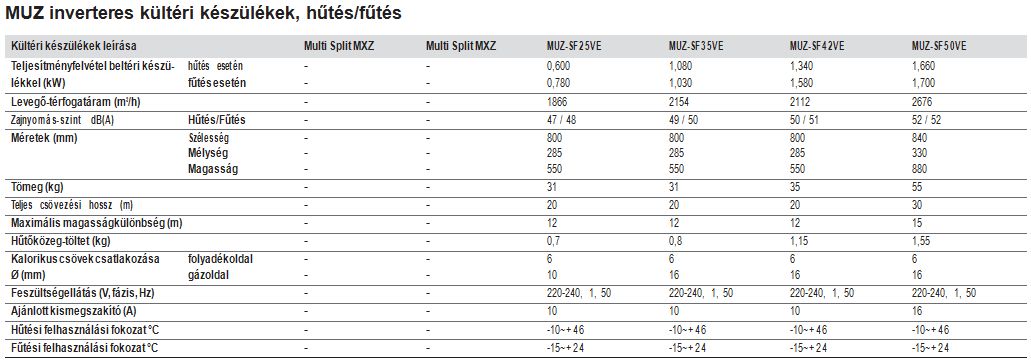

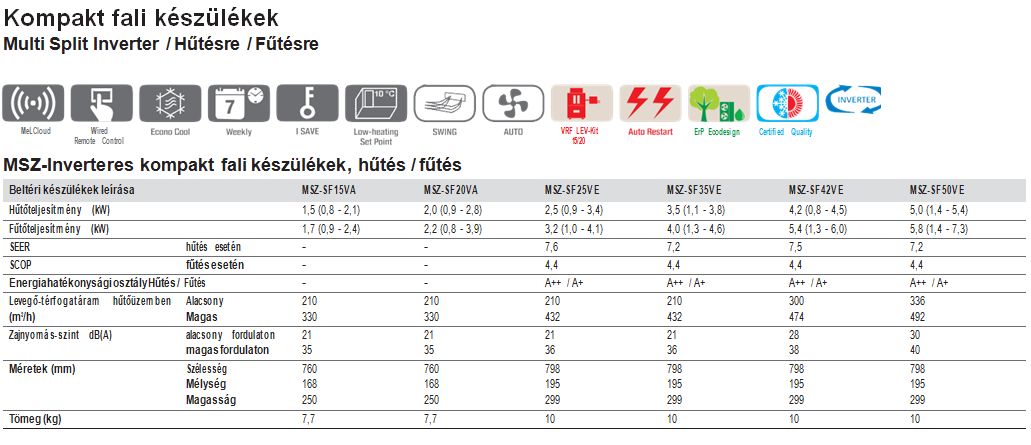

SF általános beltéri egység

Különösen kisebb, de nagyobb helyiségek részére is optimálisnak mutatkoznak a kompakt oldalfali modellek, hiszen már 1,5 kW-os mérettől kaphatóak és 5,0 kW-os hűtési teljesítményig hat méretben teszik teljessé a teljesítményskálát.

Kompakt méreteikkel a beltéri készülékek harmonikusan illeszkednek a helyiség belső képébe. Ráadásul halk működésüknek köszönhetően alig észrevehetőek. A Dual Air Guide egységgel ellátott és szabadalmaztatott levegőkimenet hűtési módban huzatmentes levegőkifúvásról, fűtési módban pedig optimális levegőelosztásról gondoskodik.

Egyszeresen és többszörösen osztott felhasználás

Az egyszeresen osztott rendszereken kívül a korszerűen kialakított oldalfali modelleket a többszörösen osztott inverterekkel történő kombinációra is kialakították. Az MXz kültéri készülékekhez kettő, maximum nyolc beltéri modell csatlakoztatható a legkülönbözőbb teljesítményi méretekkel annak érdekében, hogy egy-egy épület több helyiségét lehessen klimatizálni a felmerülő igényeknek megfelelően. Bővített lehetőségeket kínál egy új LEV-készlet, amely lehetővé teszi a csatlakoztatást City Multi VRF-rendszerekhez annak érdekében, hogy azokat na- gyobb ipari, irodai vagy hotelépületekben lehessen alkalmazni.

Felhasználási területek

Lakóingatlanok, kisebb ipari egységek, mint ügynökségek, praxisok és kancelláriák.

Tartozékok

• Antiallergén enzimszürő (10 darab)

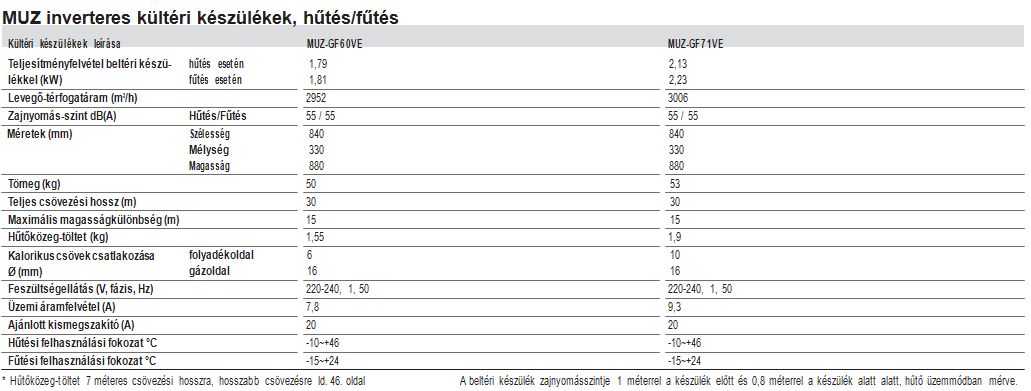

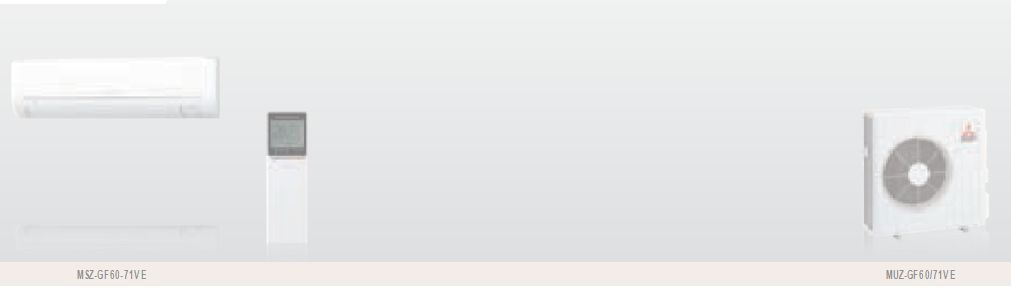

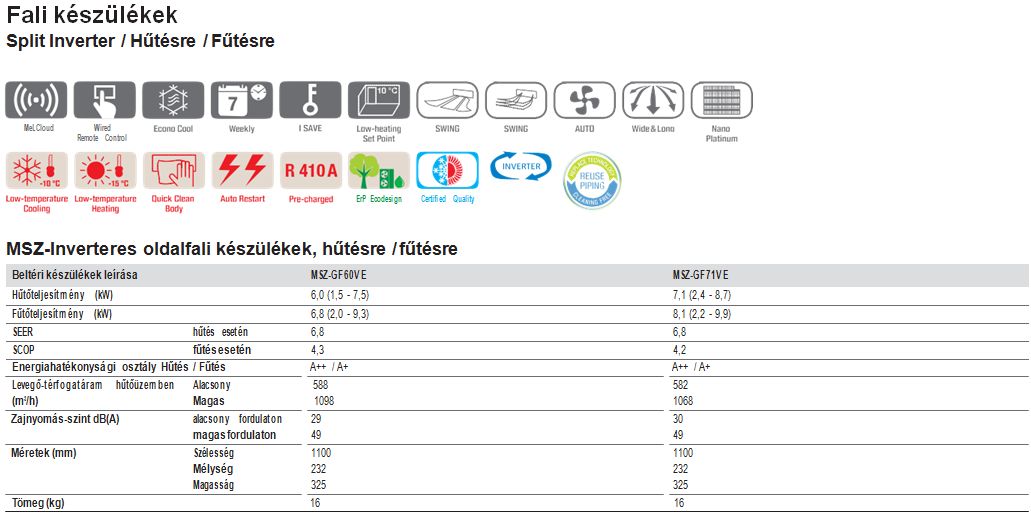

GF általános beltéri egység

Tartozékok

• Antiallergén enzimszürő (10 darab)

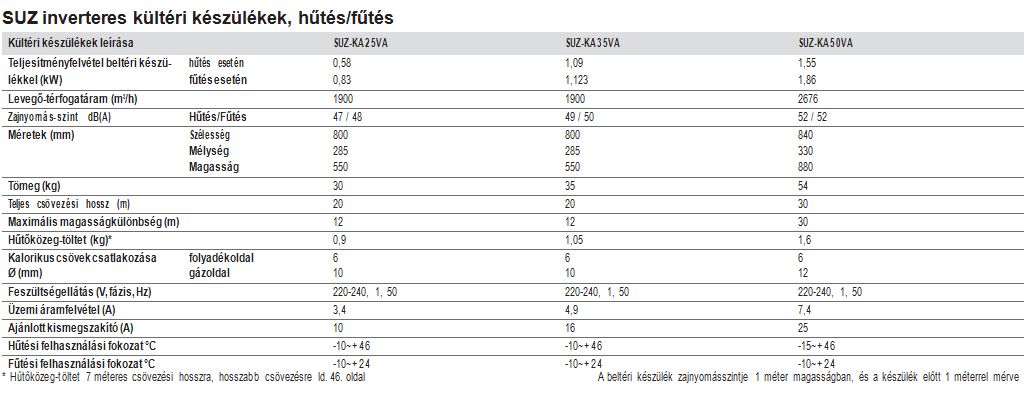

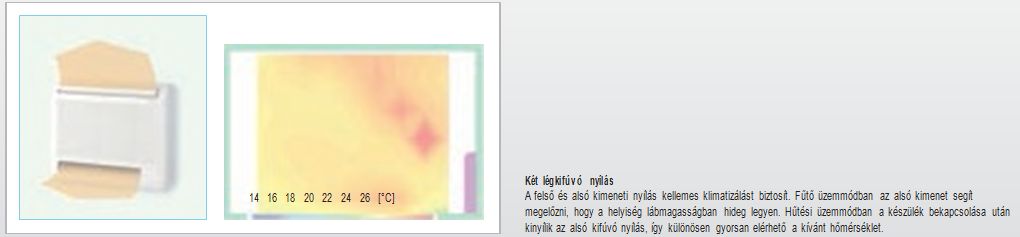

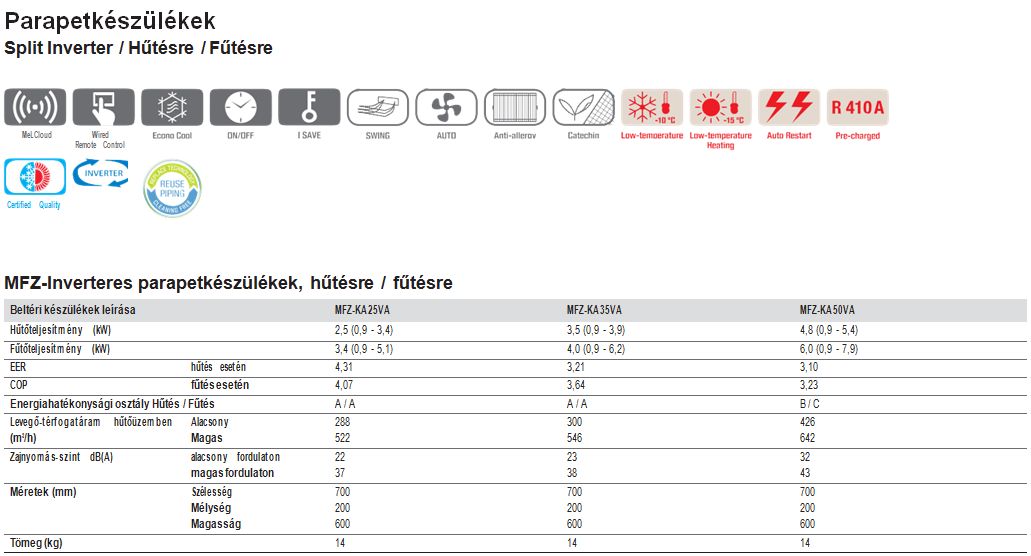

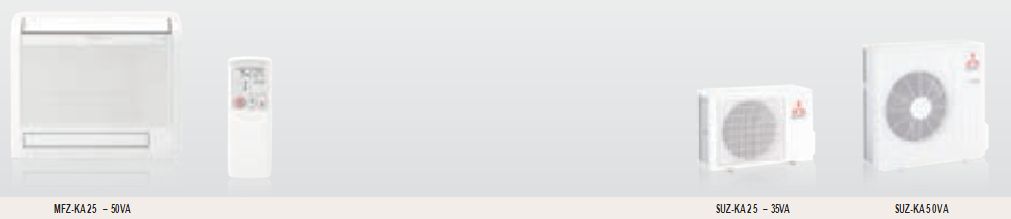

Parapet általános beltéri egység

Tartozékok

• Antiallergén enzimszürő (10 darab)

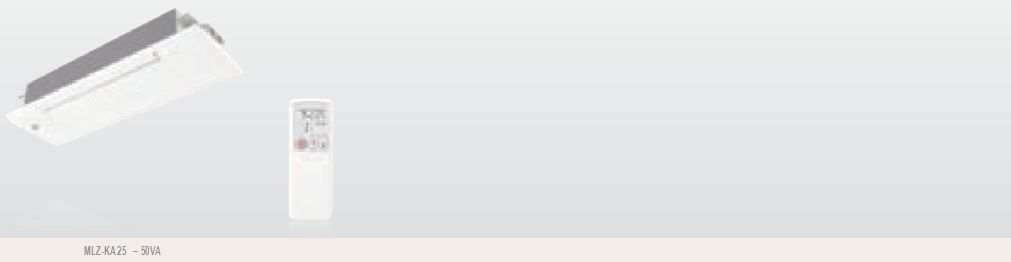

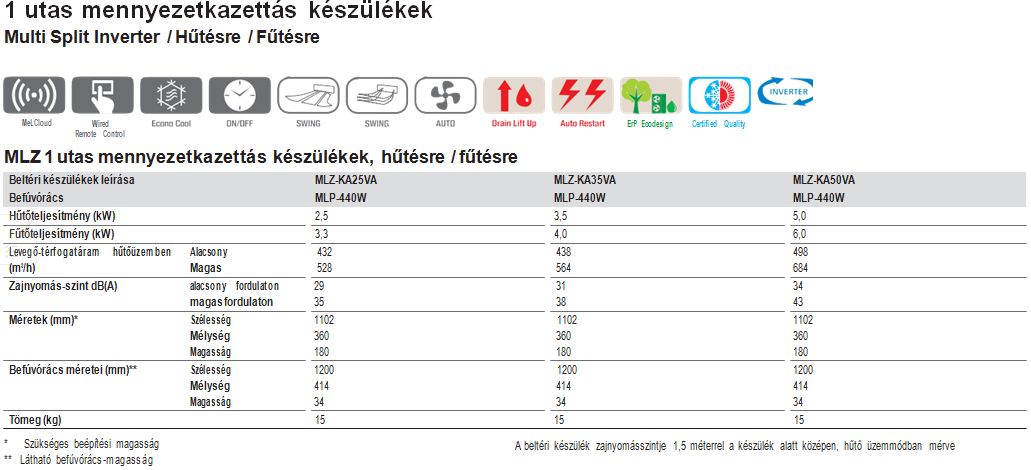

1 utas mennyezetkazettás készülékek

Tartozékok

• Antiallergén enzimszürő (5 darab)
• Katechin-szűrő (5 darab)

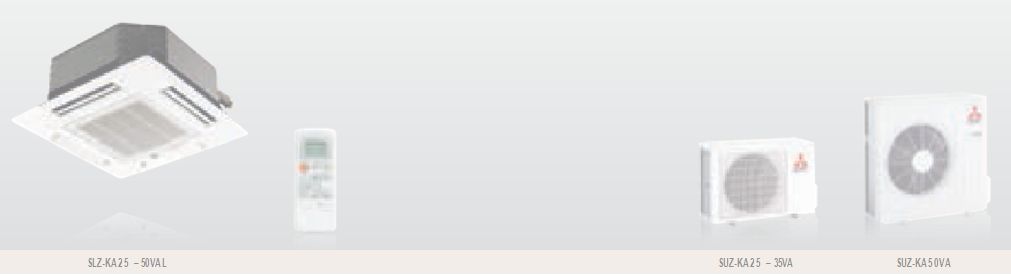

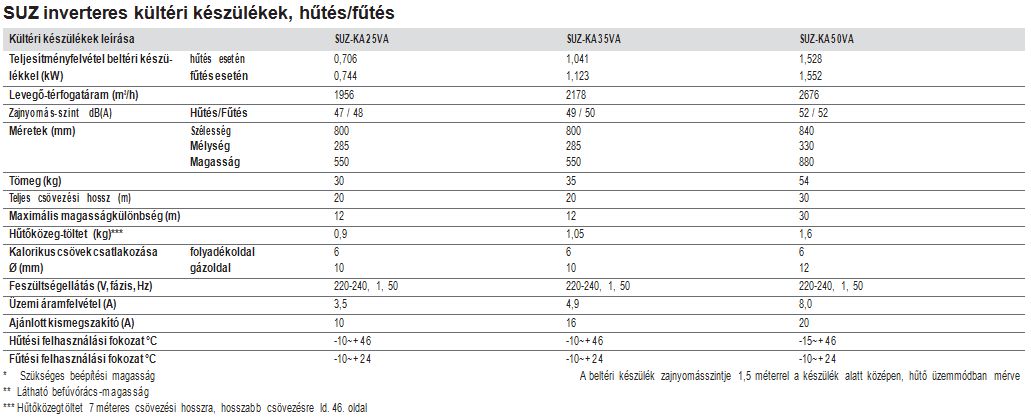

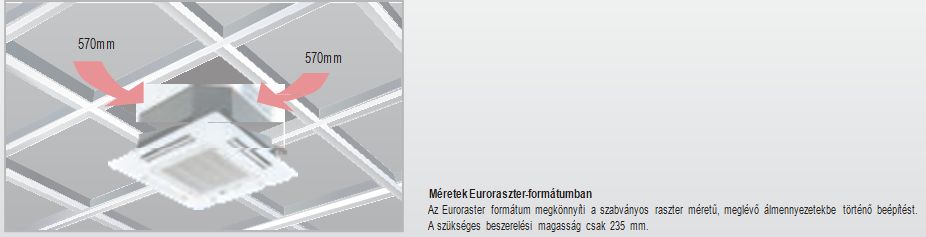

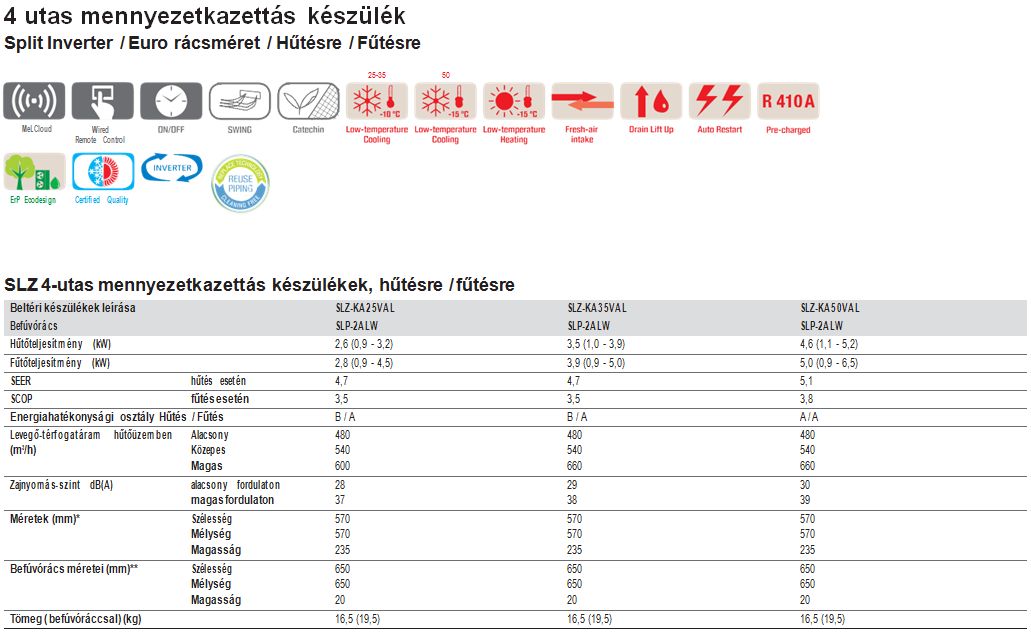

4 utas mennyezetkazettás készülék

Tartozékok

• Kábel távvezérlés, kompakt (1 darab)
• Oldalfali Deluxe távvezérlő (1 darab)
• Csatlakozódugó vezetékes távvezérlőhöz (1 darab)

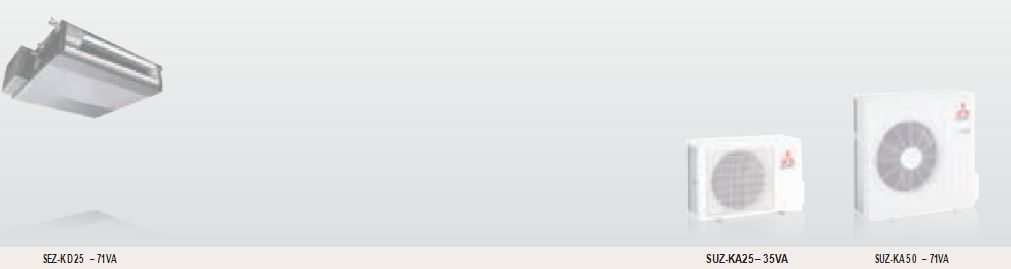

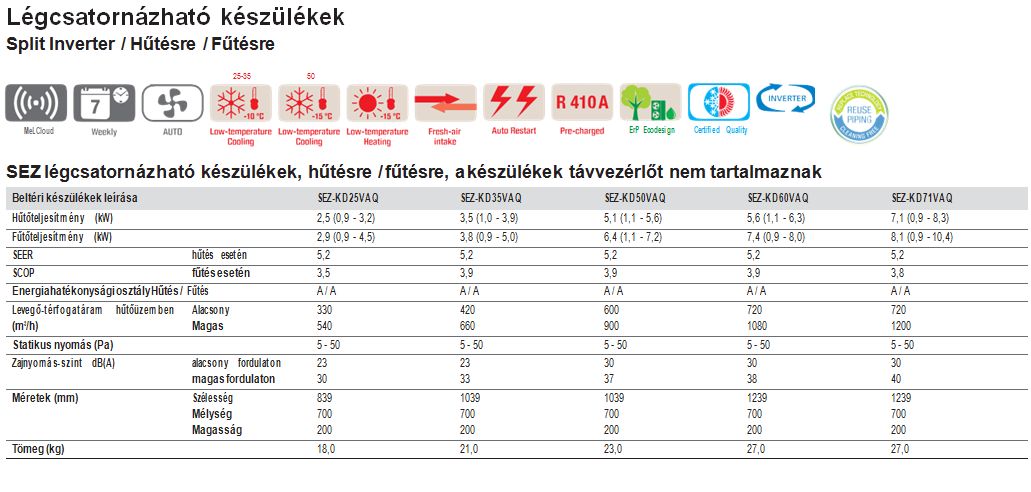

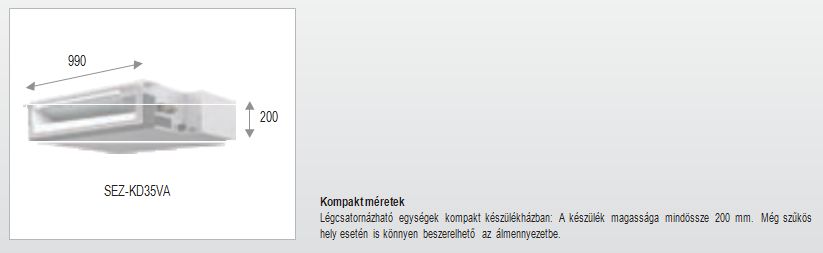

Légcsatornázható készülékek

Tartozékok

• Kábel távvezérlés, kompakt (1 darab)
• Oldalfali Deluxe távvezérlő (1 darab)
• Infravörös távvezérlő (érzékelő) (1 darab)
• Infravörös távvezérlő (jeladó) (1 darab)
• Kondenzátum-szivattyú (1 darab)

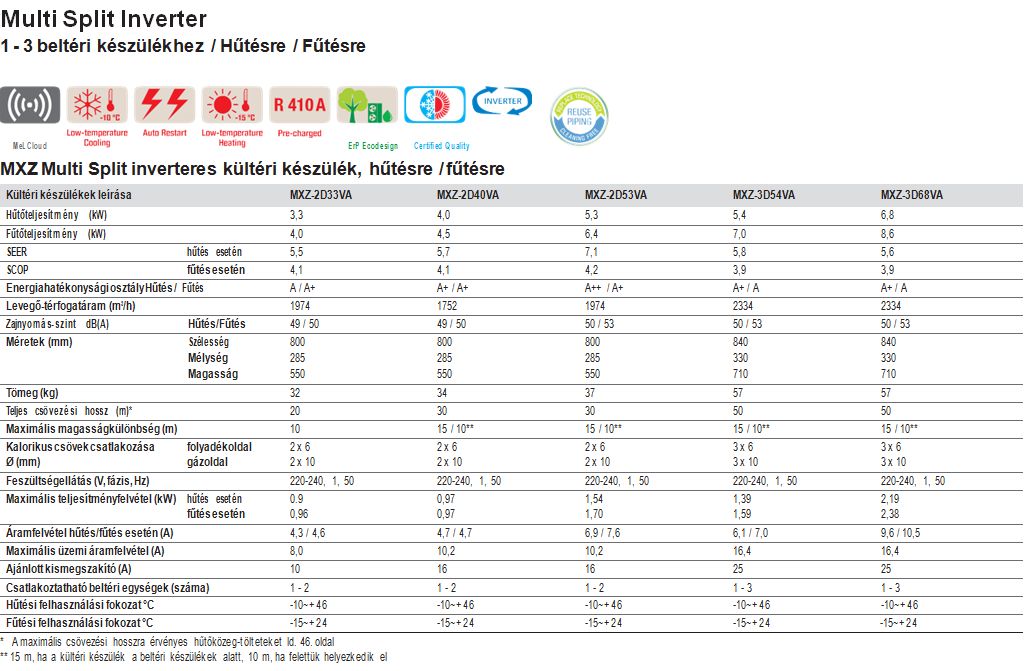

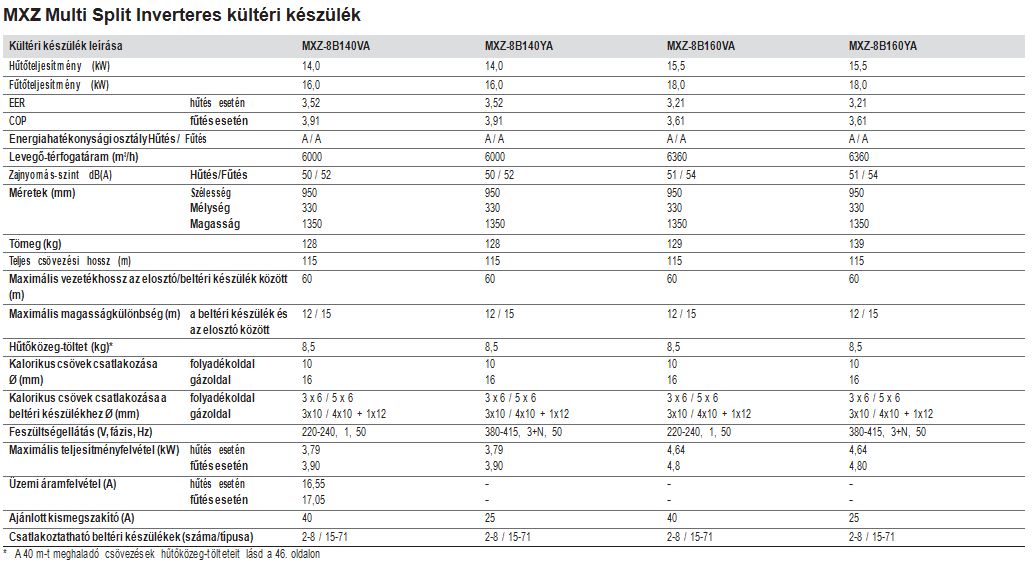

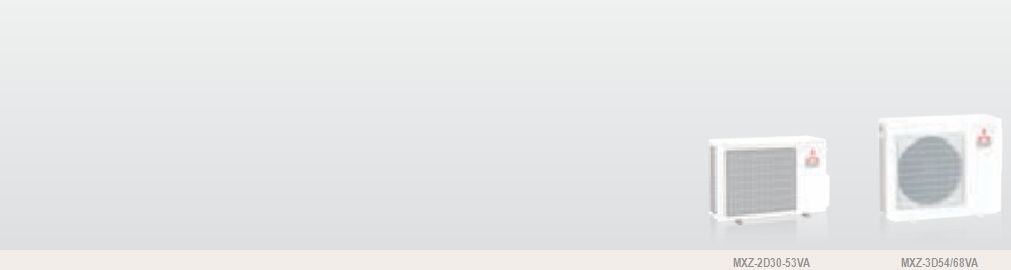

Multi Split Inverter (1-3)

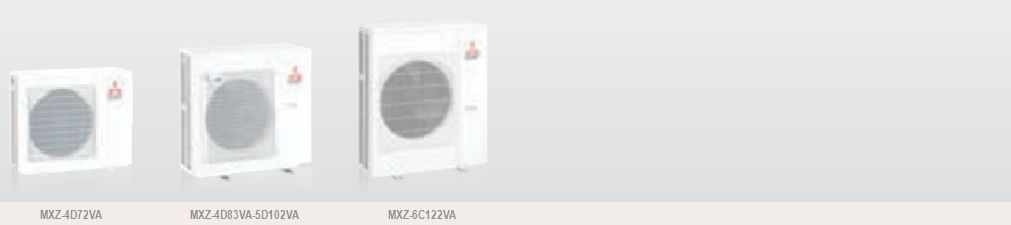

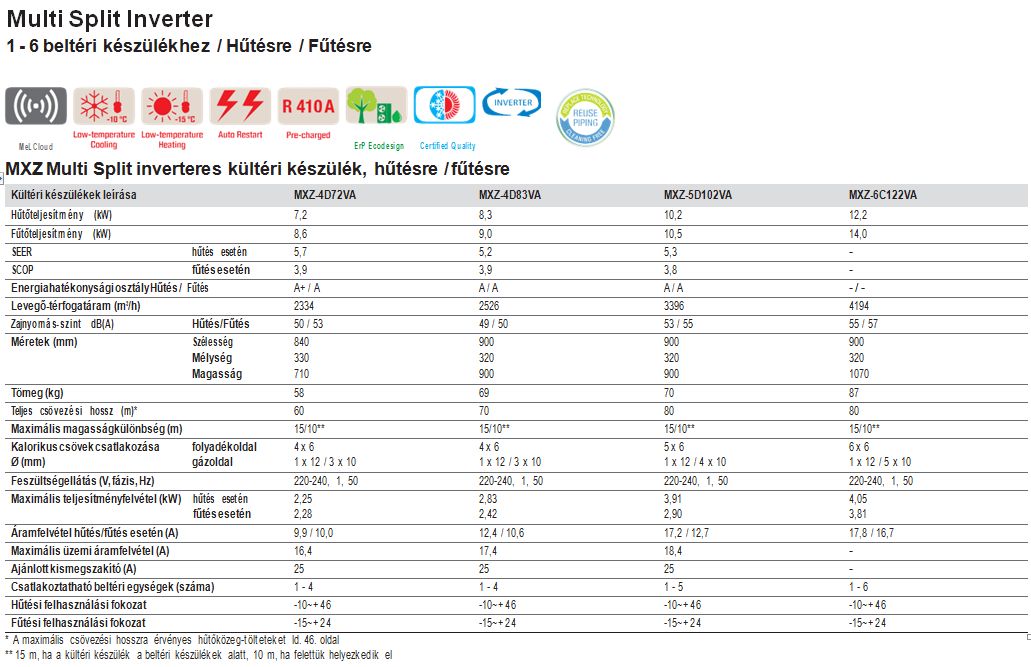

Multi Split Inverter (1-6)

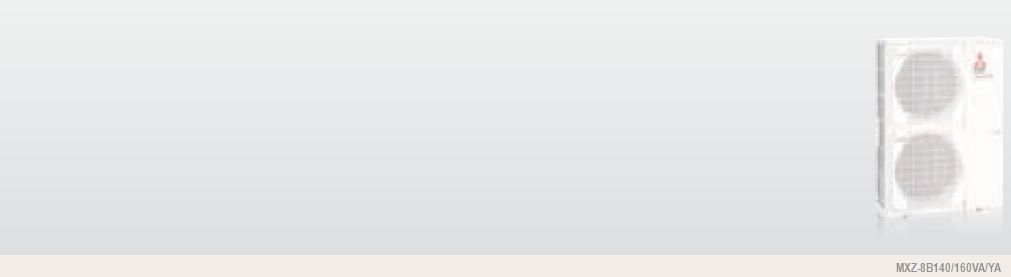

Multi Split Inverter (2-8)

Tartozékok

• Kondenzátum-lefolyó készlet (1 darab)
• Kondenzátum-tartály (1 darab)
• Légterelő lemez (2 darab szükséges) (1 darab)
• Szélfogó rács (2 darab szükséges) (1 darab)

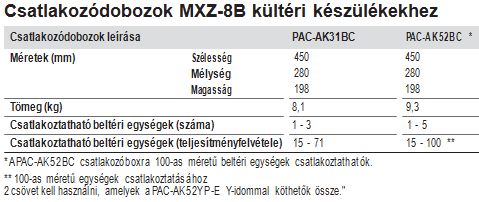

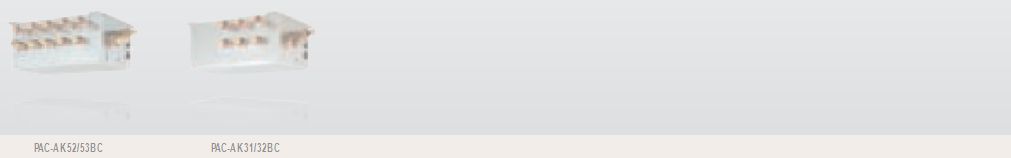

Multi Split csatlakozódobozok

A PAC-AK31BC és PAC-AK52BC csatlakozódobozok az épületen kívül is felszerelhetők, ha az a belső térben nem lehetséges. A kívül történő felszereléshez egy időjárás ellen védő doboz szükséges, ami opcionális tartozék.

A két csatlakozódobozhoz történő csatlakozáshoz kereskedelmi forgalomban kapható T-idomok használhatók

Tartozékok

• Védőburkolat a csatlakozódoboz kültéri felszereléséhez (1 darab)
• Y-darab két lemenet összekötéséhez (1 darab)

Opcionális csatlakozó felületek

Az új M-sorozatú inverter az új A-vezérléssel kerül kiszállításra. Az A-vezérlés előnye, hogy a bel- és kültéri egységek között kiterjesztett kommunikáció zajlik. Ezáltal a beltéri egység hibaüzenetei megjeleníthetők a kültéri készüléken és fordítva. Ezen felül a beltéri egységek opcionális csatolófelületekkel is kiegészíthetők. Ehhez háromféle csatolófelület választható:

1. MAC-333IF-E port az M-sorozatú inverteres beltéri egségek City Multi Bus rendszerbe (M-Net) történő integrálására

Az M-sorozatú egységek kezelése és felügyelete ezen a tetszőleges porton keresztül a City Multi M-Net adatbusszal és annak rendszervezérlőivel is történhet. Az M-sorozatú egységek kezelése City Multi vezérléssel is történhet anélkül, hogy az egységek közben City Multi buszrendszerhez csatlakoznának. Ehhez szükség van az áramellátást biztosító kiegészítő adapterre (PAC-SC-51KUA).

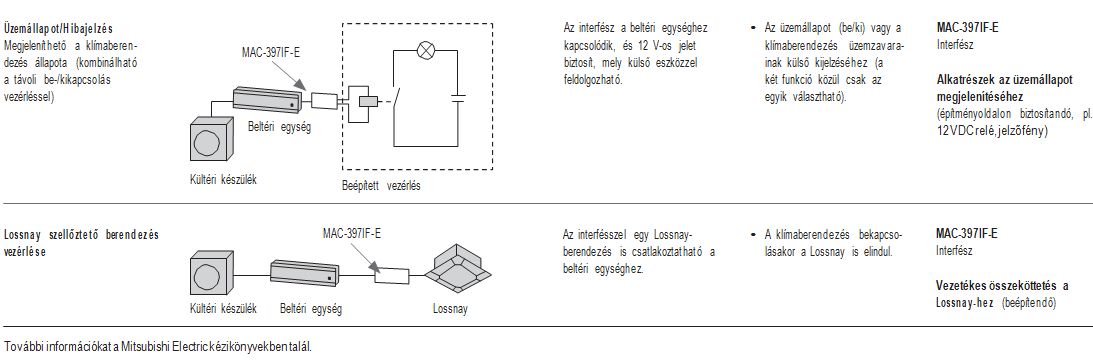

2. MAC-397IF-E csatlakozó az M-sorozathoz való csatlakoztatáshoz Inverteres beltéri készülékek

Az alábbi külső vezérlési funkciók használhatók:

• Távoli BE/KI kapcsolás
• Működési üzenet vagy hibaüzenet küldése (csak az egyik lehetséges)
• A helyi távirányító BE/KI funkciójának zárolása
• Fűtés/hűtés üzemmód módosítása
• A beállított hőmérséklet módosítása
• PAR-31MAA vezetékes távirányító csatlakoztatása

3. ME-AC/KNX1 Interface zur Integration der M-Serie Inverter Innen-geräte in eine auf EIB (TP) basierende Gebäudesystemtechnik

Az M-sorozatú inverteres egységek vezérlése ezen tetszőleges port által közvetlenül az EIB "európai telepítési buszon" (TP) keresztül is történhet. A beltéri készülékek sokoldalú kezelésére van lehetőség házon belüli EIB telepítésen keresztül, egy egyszerűen integrálható, EIB (TP) rendszeren alapuló kapcsoló segítségével. Mivel az interfész áramellátása az M-sorozatú beltéri készüléken keresztül történik, nincs szükség külső áramforrásra az ME-AC/KNX1 interfész részére.

Az EIB csatolófelület a következő funkciókat támogatja:

• Távoli be/ki
• üzemmód-előválasztás fűtés/hűtés/szellőztetés
• Beállított hőmérséklet meghatározása
• Szellőztetési fokozat előválasztás

A beépített EIB rendszertől függően előfordulhat, hogy egyes funkciók nem vagy csak korlátozottan állnak rendelkezésre.

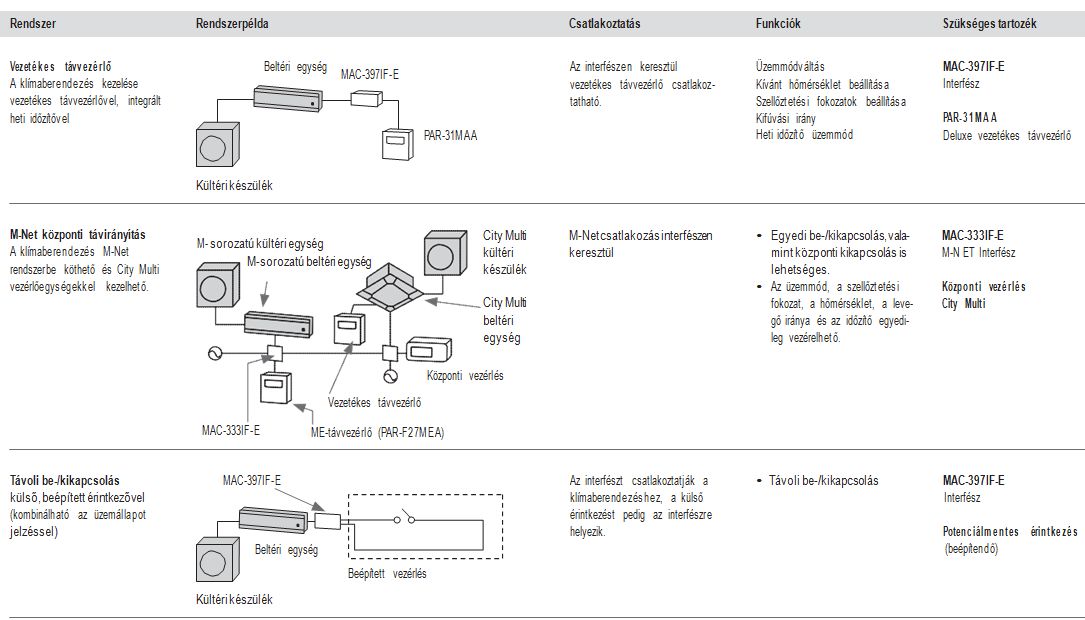

Vezérlőrendszerek áttekintése

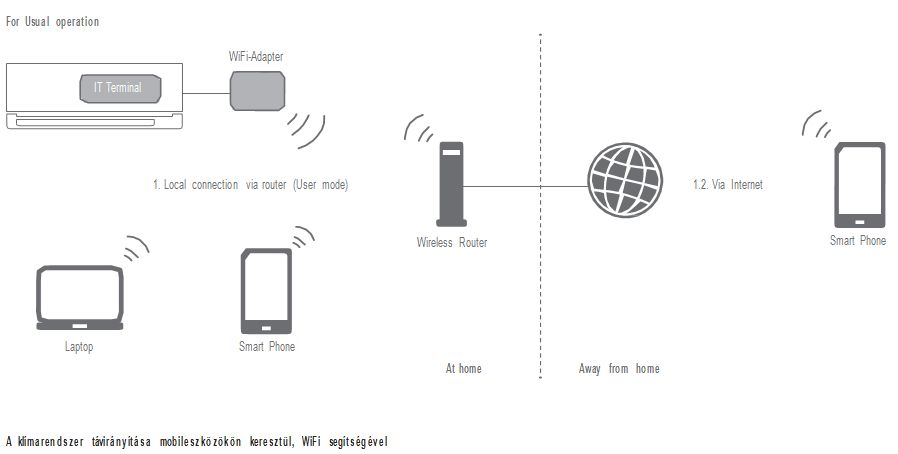

MELCloud (WiFi-Adapter)

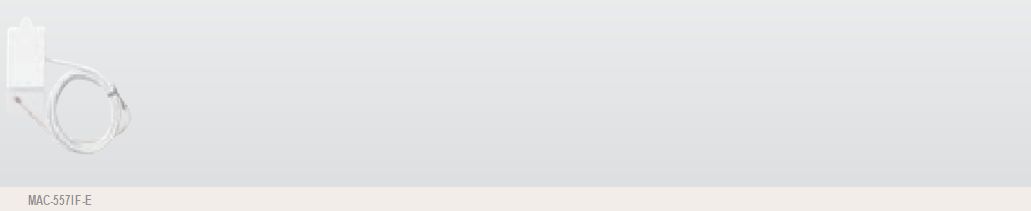

Az új MAC-557IF-E WiFi-adapter lehetővé teszi, hogy okostelefonokon és táblagépeken keresztül otthonról vagy nagyobb távolságból is kommunikálni lehessen a klímaberendezésekkel.

A kényelmes és intelligens alkalmazás, amely hamarosan ingyenesen elérhető lesz az Apple- és Android-Store áruházakban, a mobil végkészülékeket virtuális távirányítóvá varázsolja, amellyel a végfelhasználó vagy a rendszerépítő tartózkodási helyétől függetlenül irányíthatja a Mitshubishi Electric klímaberendezéseit. Webes távirányítás esetén biztonsági okokból előzetes regisztrációra van szükség a Mitsubishi Electric szerverén, hogy később megtekinthetők legyenek az időzítőfunkciók, az energiahatékonysági adatok és a hibaüzenetek.

Az új MELCloud-technológia az épületeken belüli termékek és rendszerek virtuális kezelésének trendjét igyekszik követni. A WiFi-adapter alkalmas szinte az összes M-sorozat és Mr. Slim inverteres beltéri egység utólagos felszerelésére is. A regisztráció és a konfiguráció egy helyszíni WLAN-routeren keresztül történik.

A WiFi-adapter előreláthatólag 2013 nyarától lesz kapható. További információkért forduljon hozzánk bizalommal.

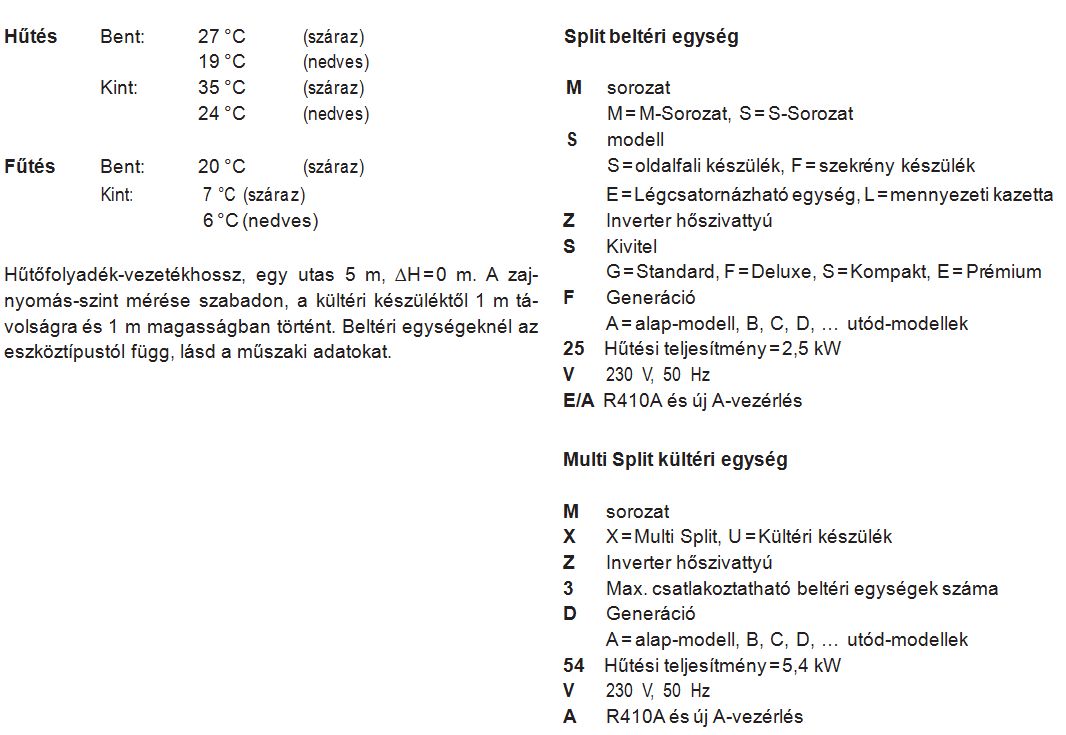

A Mitsubishi Electric klímaberendezések mérési körülményei
